微硕WINSOK高性能MOS管WSD6056DN56在汽车冷暖风机中的应用‌

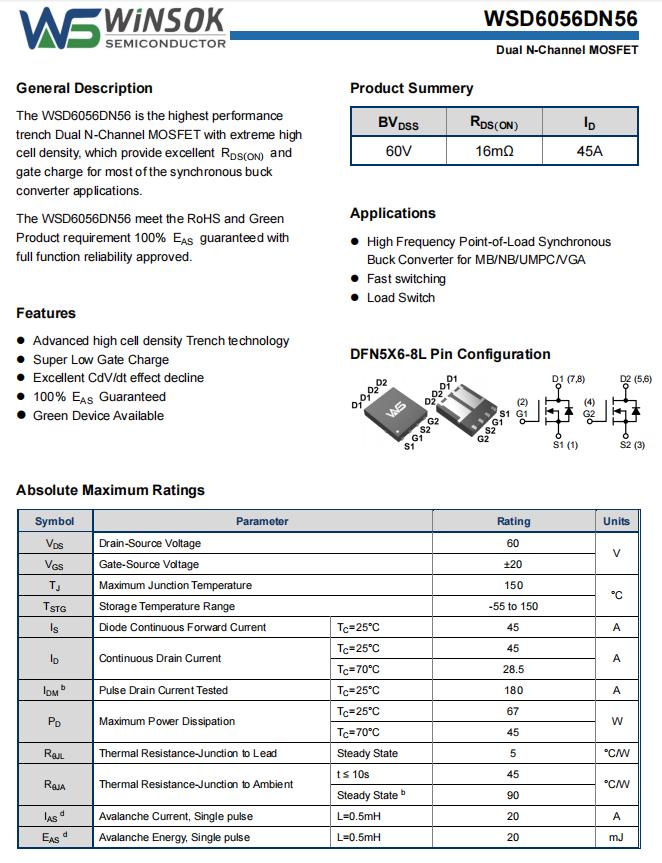

汽车冷暖风机是指安装在汽车上，用于调节车内空气温度的设备，通常具备制暖和制冷功能。它通过调节空气的温度和流动，为车内乘客提供舒适的乘坐环境。冷暖风机通常与汽车的空调系统集成，能够根据需求切换冷暖模式，以满足不同季节和气候条件下的使用需求‌‌‌‌。WSD6056DN56是微硕WINSOK推出的一款采用先进沟槽技术的高性能双N沟道MOS管，其关键参数完美契合汽车冷暖风机的技术需求。

一、WSD6056DN56的核心特性与汽车冷暖风机需求匹配

WSD6056DN56作为微硕WINSOK高性能双N沟道集成MOS管，其核心参数完全契合汽车冷暖风机的严苛要求：

耐压能力‌：60V的漏源电压可轻松应对汽车电气系统的电压波动（12V/24V系统）

‌电流负载‌：45A连续导通电流满足风机电机启动时的峰值电流需求

‌导通性能‌：16mΩ的超低导通电阻大幅降低功率损耗

‌热管理‌：150℃最高结温保障高温环境下的稳定运行

二、应用场景

1、风机电机驱动模块‌

利用双N沟道特性构建H桥驱动电路。

实现风机无级调速控制（PWM频率可达数百kHz）。

快速开关特性（trr≤26ns）确保精确的转速调节。

2、‌功率控制单元‌

栅极电荷特性优化：总栅极电荷13.5nC（VDS=30V）；栅源电荷2.7nC，栅漏电荷6.3nC。

支持10V栅极驱动电压，与汽车ECU输出匹配。

3、‌保护电路集成‌

20mJ雪崩能量耐量提供过压保护。

优异的抗CdV/dt特性抑制电压尖峰。

内置体二极管支持反向电流续流。

三、系统集成优势‌

1、‌能效提升‌

同步整流应用降低开关损耗

功率密度优化节省安装空间

2、‌控制精度‌

输入电容945pF确保驱动响应速度

开关延时≤28ns实现精确的PWM控制

3、‌成本优化‌

双通道集成减少元件数量

高可靠性降低维护成本

四、结语

微硕WINSOK高性能MOS管WSD6056DN56通过其优异的电气特性和稳健的可靠性设计，为汽车冷暖风机系统提供了高效、可靠的功率开关解决方案，特别适用于需要精确温度控制和长寿命要求的现代汽车空调系统。
